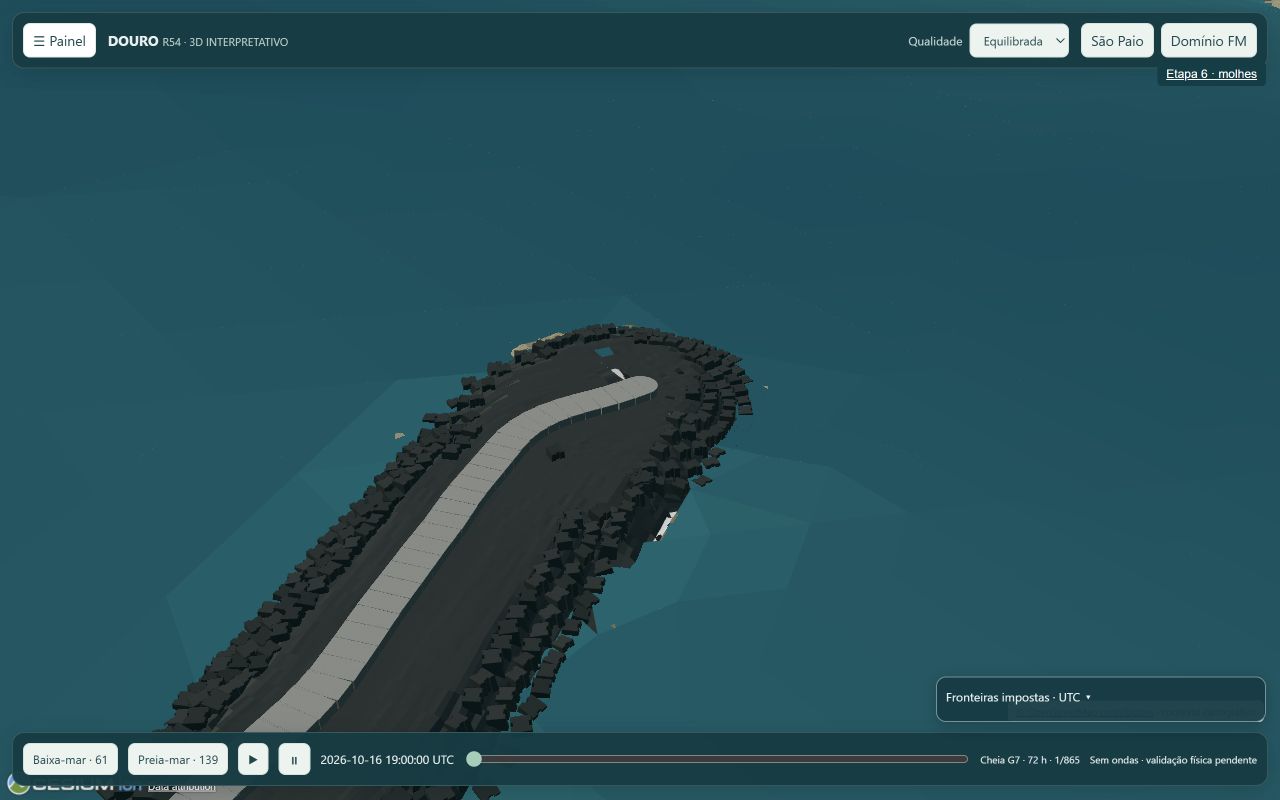

Três setores: quebra-mar sul destacado, molhe norte e Felgueiras. Envolventes, cabeças, plataformas e coroamentos da reconstrução R32 preservados. Núcleo visual e manto de1780 unidades interpretadas separados; duas representações dos mesmos blocos partilham posições, rotações e extremos, removendo apenas os sulcos à distância. Um só nível é desenhado de cada vez, sem alocar novos modelos ao aproximar a câmara.

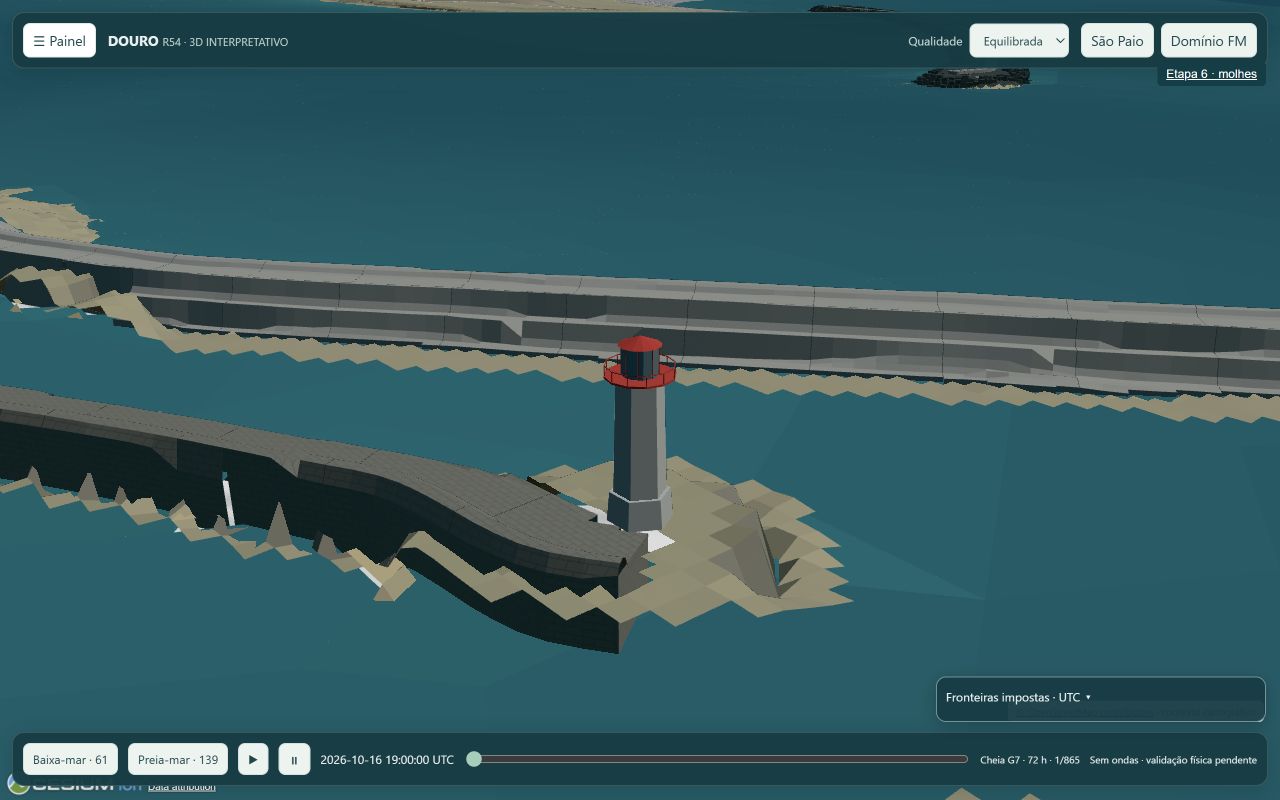

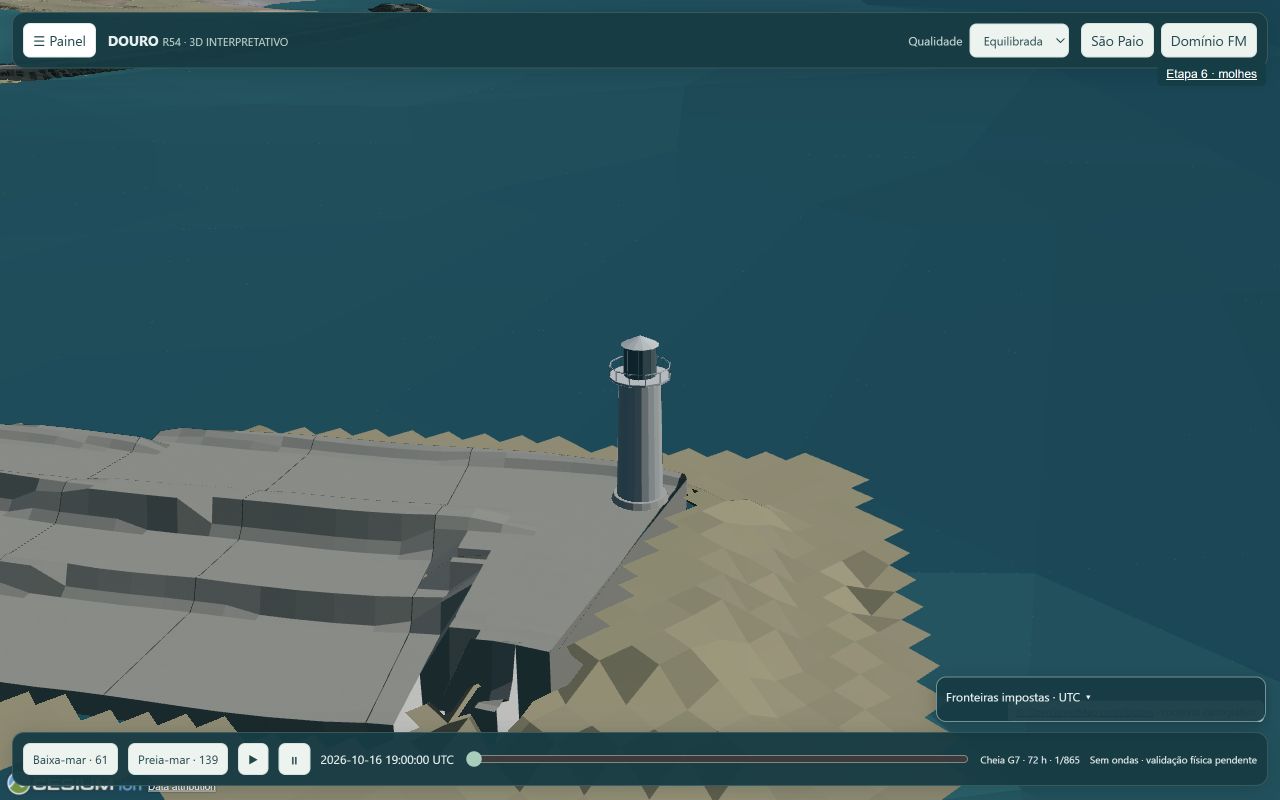

Felgueiras recebe torre hexagonal, varanda e lanterna; molhe norte recebe sinal circular simplificado. Posição e limites verticais apoiados em objetos elevados do MDS. Altura nominal10m e forma hexagonal de Felgueiras confirmadas pela AMN; varanda/lanterna vermelhas descritas pelo município. Raios, repartição das alturas e pedestal são interpretados. O MDS mede a superfície superior e a base tem ambiguidade: não é levantamento arquitetónico. O objeto elevado da cabeça sul fica por modelar até confirmar forma e acabamento.
Não há sinal luminoso ou estado de navegação em tempo real. Pés submersos, núcleo físico, reparações posteriores à aquisição e dimensões individuais dos blocos não foram levantados. Fontes históricas em ZH não foram impostas em NMM. Nenhuma mudança hidráulica, de terreno nativo, datum ou resultados.
Abrir R54 · QA e recursos · Faróis e exceções · Blocos interpretados · Níveis de detalhe · Registo de fontes · Perfis originais
Fontes: AMN — Felgueiras, Município — descrição e Pesquisa documental dos molhes.
Detalhe geométrico:144872 triângulos, com posições exatamente iguais aos triângulos de área positiva da R32. Retirados72 triângulos sem área. Simplificado:87912; núcleo/plataformas sem manto:66552. Vértices simples são subconjunto exato dos detalhados, com os mesmos extremos. Sem alterações de coroamento. Todos os índices/coordenadas válidos e sem triângulos degenerados. Integridade das fontes por SHA256.
GLB com os dois níveis14478420bytes + faróis150284bytes: total14628704bytes, menos15,77% que o antigo modelo dos molhes. Três texturas anteriores reutilizadas, nenhuma nova. Níveis partilham buffers; não se carregam novos modelos com o zoom. Não é medição da memória GPU total. Comparação MDS carrega sob pedido e é libertada ao voltar à reconstrução.
Incerteza de posição: no farolim norte, o centro da mancha elevada MDS está a1,517m do centro da implantação OSM. Sem certificação geodésica independente. As bases/pedestais dos faróis são interpretações compatíveis com as superfícies disponíveis; não fundações levantadas. Anexos/interiores sem implantação comprovada não foram inventados.
